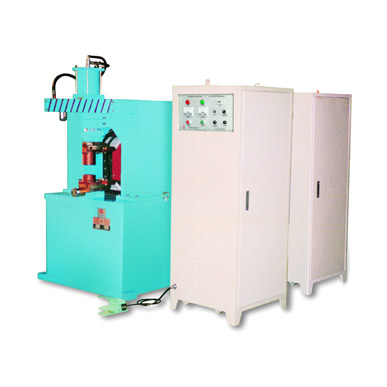

微電腦精密控制式電阻熔接機

充放電控回路圖

電容儲能電阻焊接機特色

• 消耗電力 電容式電源容量和交流式相比，可以說是非常小（約1/10~1/30），而且可以有效的利用電力，是一種省電型的焊接機。
• 焊接外觀 極少有熱變形和氧化現象，可免除後續流程的加工。
• 穩定性 熔接強度的誤差少，可以符合（JIS規格）要求。
• 經濟性 電極銅頭等消耗零件費用及使用的電費極省，降低營運成本。
• 耐久性 加壓機構及半導體化的充放電路部分都已考慮能長久確保優越的。
• 本機關鍵部分全部採用歐美日進口元件，其中氣動元件為日本產品，SCR（電閘流控制器）為歐、美、日產品，電容為與現代日本機種所使用儲能式之專用急充放電電容相同，控制系統為美日進口元件組裝。
• 除了上述特色之外，又因為非鐵金屬和異類金屬之間也可以焊接，所以和以往使用鉚釘或焊錫的加工方法相比較，可以不必要使用補助材料提高效率，節省材料費用和工資，對企業的合理化相當有助益。

電容式電阻焊接機理

如上圖所示，將焊接時所需的能量（電量）充入電容器內，再將此能量瞬間放電焊接容器內，釋放出大量儲能電流。因此，和以往的交流式焊接機比較的話，它可以用十分之一的小電流即可完成儲能，同時瞬間放電的電流能量可以被有效的利用，所以和其他焊接方式比較，熱效率變得非常好。電容器最高可以充電475V，可以改變充電電壓來調整所需的焊接電流，因為充電的電壓是由半導體自動控制的，即使電源電壓不穩定，充電電壓並不會改變，只要設定一次就可以用經常固定的焊接電流進行焊接作業。

• 直結式氣缸結構及電磁閥
  直結式的加壓機構，配合無給油乾式軸承，使摩擦阻力小，動作反應迅速，大幅提高單位打點速度，並可減少空氣流動損失。
• 使用簡單安全性高之高性能空壓壓縮組件
  在過濾及給油器之外部加裝防爆瞉，可預防油杯破裂時破片飛散，亦可保護從外部所受碰撞的衝擊，油水杯子能一起拆下，易於清洗保養，降壓後，自動排水。
• 冷卻管路採用3/8"的銅管強制冷卻循環回路
  使變壓器，主回路開關，電極之各冷卻管路，能獲得高冷卻效果，並附有溫升自動切斷開關，以完全避免停水時變壓器，SCR燒毀之虞。
• 高導電性二次回路
  二次側溶接電流回路，採用延壓銅製成，密度高、電阻低、導電性良好。
• 安全穩固的足踏開關
  堅固安全的足踏開關，啓動輕巧，安裝容易，啓動電壓DC12V可安心使用。
• 具備任意調整加壓速度之上下個別調整器
  可分別調整加壓行進時，單獨上升或下降的速度及衝擊力，藉以達到最良好的焊接品質和速度。
• 改善作業環境的集中排氣方式
  集中排氣的設計方式，不僅降低排氣音量，更可減少油霧飛散，保持潔淨的作業環境。（另裝有將排氣口裝置屋外的排氣口）
• 全系列微電腦精密搈制回路
  控制裝置採用微電腦控制，控制精確，無懼於電源條件變動。
• 導磁、導電性良好，電力損失少的變壓器
  使用EI鐵蕊，導磁效果佳，磁通路線阻力低、密合度高體積縮小得以縮減一、二次側回路長度，低入力即可輸出強大電流。
• 一次側主電流回路，採用S.C.R無接點開關
  主電流回路採用S.C.R無接點式開關，以增焊接之堅固性，避免接觸不良，而發生之意外並節省維修費用，即使在最不良環境的情況下，仍能使焊接電流穩定通路，而獲致良好的焊接功能。
• 穩固的機體結構
  強固的機體結構，良好的適應性，減少加壓行進時電極頭的偏差，提高焊接品質，使機體的震動及衝擊噪音降至最低。
• 機體內外部皆經皮膜處理
  酸洗後經粉體塗裝烤漆處理，使用壽命長。

• 可依使用者當地電壓需要設計製造。
• 為了確保其功能，機器尺寸依工件設計，容量將不會更動。

微電腦內建焊接控制器

• 可依使用者當地電壓需要設計製造（200V-600V）
• 大容量機型可接受三相變頻控制系統設計製造。

應用：

• 可焊材料：碳鋼、不鏽鋼、黃銅、紅銅、磷銅、鋁、鎳、鎳鉻合金、鎢、鋅、鍍鋁鋼及一些特殊金屬。
• 家電產品：電視機、錄影機、空調機、燃氣用具、電風扇、電熱水壼、電暖器、微波爐等。
• 電子電器：電池、電晶體、晶體管、電流控制器、電容器、電阻器、熱繼電器、接觸器、電熱元件、各種開關引線。
